設備用途

本設備為江西銘鑫冶金設備有限公司采用先進的技術對廢舊冰箱進行整體破碎和分選，可有效分離銅、鐵、鋁、塑料、泡沫等，并包含空氣凈化設備和泡沫減容設備，整個流程自動完成，具有環保、安全、處理能力強、回收率高等特點。

銘鑫冷媒回收機利用壓縮機將制冷劑回收到設備內過濾、干燥、分離潤滑油，經壓縮機加壓成氣態制冷劑進入冷凝器冷卻成液體，儲存到工作罐重新利用。

設備安裝

設備安裝時注意調節各地腳的高度使設備保持水平。安裝地點應注意設備操作、維護和修理的必要空間。

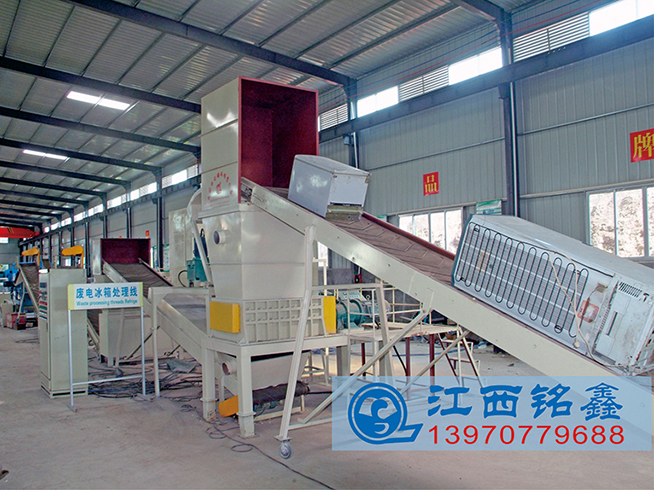

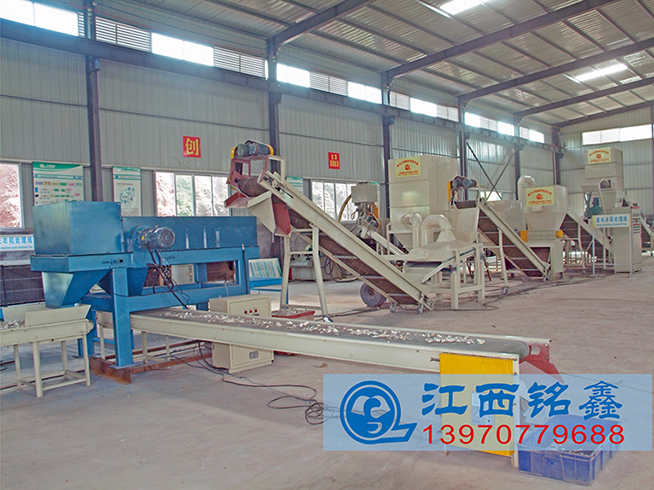

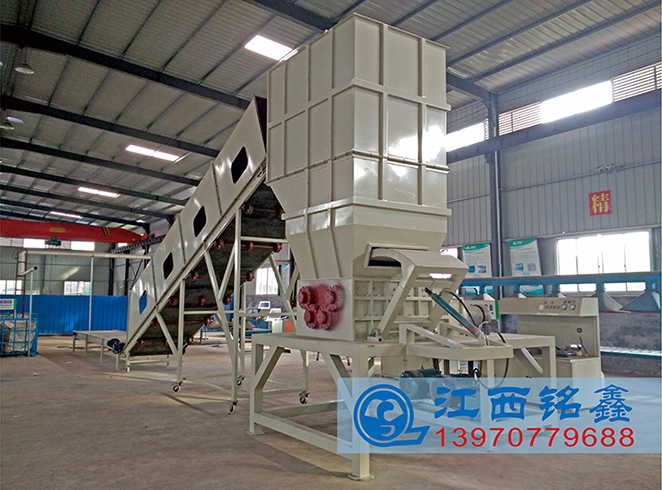

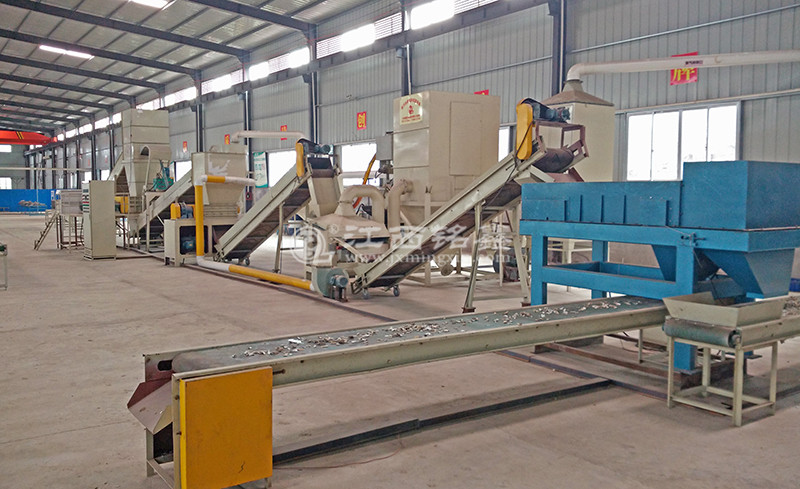

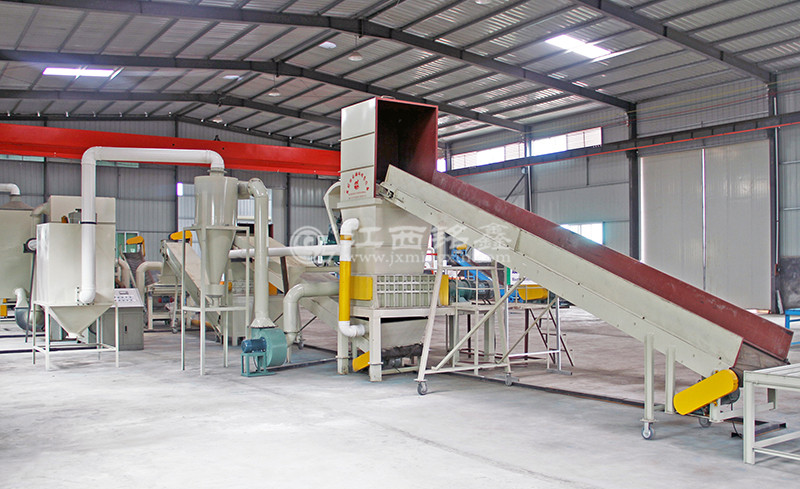

設備圖片

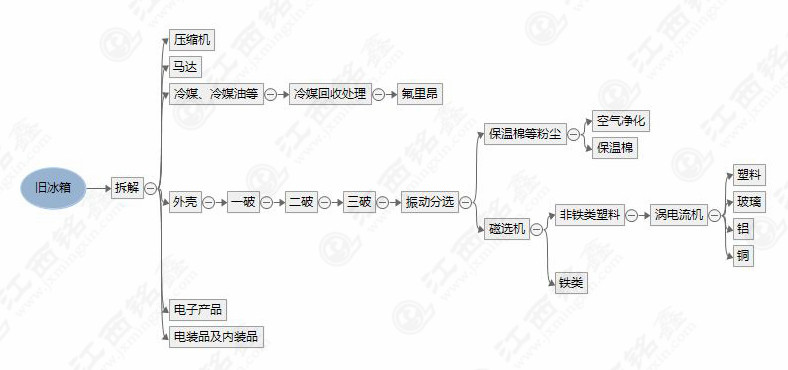

工藝流圖

設備操作

將廢舊電冰箱放置于滾動拆解臺上面，抽走冷媒，如氟里昂等，回收潤滑油，拆卸壓縮機、冷凝管、門磁條、電子產品、馬達等。

冷媒經過冷媒回收機回收氟里昂，先把高、低壓閥門開關，回收閥門開關打開，再把回收開關打開，回收燈亮，回收進行。回收完成后，指示燈滅。回收完成后關閉回收開關和回收閥門開關。

外殼由輸送帶送入初級破碎機進行初破，當需要加力擠壓時可借助液壓臂將被破碎物壓入初級破碎機當中進行破碎。

初破后的物料帶有粉塵，此時由帶罩的輸送帶送入二級破碎機當中破碎。

經二級破碎的物料直接進入下方三級破碎機中進行細破碎。

經細破碎之后的物料經帶罩的輸送帶送振動分選床進行分選出保溫棉粉塵、鐵類、非鐵累、塑料等。

分選床上方設置的吸料罩將保溫棉等粉塵吸入并由風壓機送入除塵器，除塵器下方的保溫棉出口將保溫棉排出。

除塵器上方與空氣凈化器相連通，除塵器內的氣體經引風機引入空氣凈化器，經過凈化的氣體排往大氣。

在振動分選機的出料端下方設置有輸送帶，輸送帶將物料送至輸送帶頂端的高強磁滾筒進行分選，經分選得到的鐵金屬由鐵金屬出料口排出并收集，經分選后得到的非鐵金屬及塑料混合物則由非鐵金屬及塑料混合物。

非鐵金屬及塑料混合物則由非鐵金屬及塑料混合物出料口送入渦電流分選機當中，經渦電流分選機分選出非鐵金屬和塑料及雜質。

塑料及雜質由塑料及雜質出料口進入到人工選別輸送帶，由人工進行進一步分選。

經渦電流分選機分選得到的非鐵金屬（主要為銅鋁等金屬）則由有色金屬出料口下落到輸送帶進行輸送，并由人工進行銅鋁等金屬的分選。
